产品详情

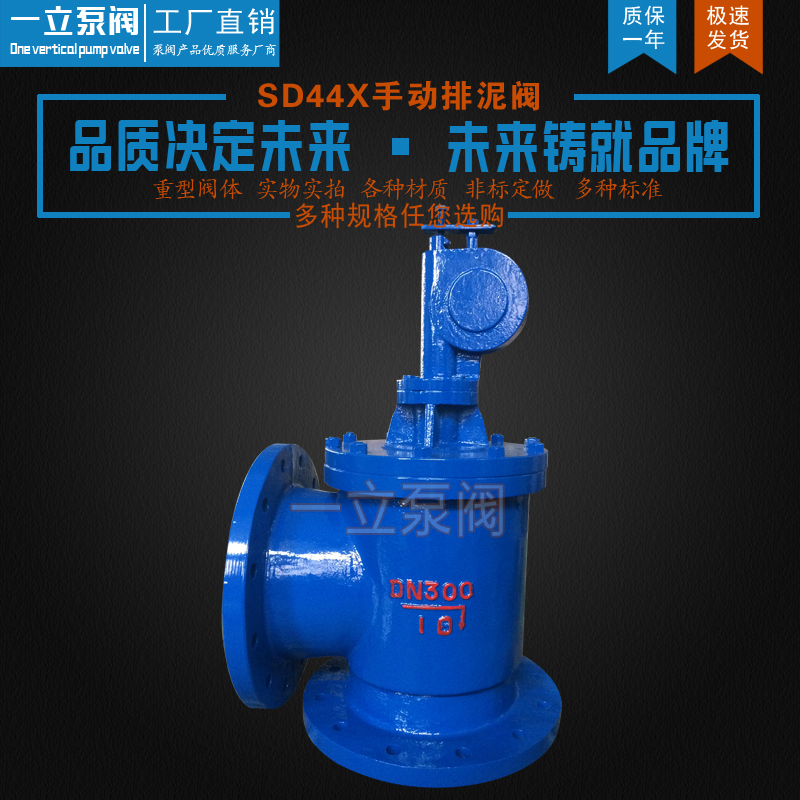

SD44X手动排泥阀
分享到:
SD44X手动排泥阀
单价:
600.00
产品详情
连接方式: 法兰 类型: 手动排泥系列
规格: DN50-DN800 材质: 铸铁/球墨/铸钢/不锈钢
压力: PN10/PN16 品牌: 一立阀门
型号: SD44X-10/16 产品应用: 各类水池,自来水厂



  SD44X手动排泥阀主要用于自来水公司各类水池外,用以排除池底泥沙或污物。也可安装在工作介质为水、气、油等工业管道中作截流用 工作原理及性能: 本系列产品均由液压缸和角式截止阀两大部分组成,液压缸为动带动阀板升降,使阀体通道开或闭以达到流体通断。 液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。

产品应用:

手动快开排泥阀一般常用于城市水厂,污水处理厂的沉淀池底排放污泥用,一般与启闭机配套使用,SD44X手动排泥阀的适用介质为原生污水,设计合理,使用方便,密封性能好,经久耐用,使用寿命达5年之久,驱动液可用清水或气,本SD4XX手动快开排泥阀产品可节省人力物力,有很大的经济效益是理想产品。


工作原理:

       SD44X手动排泥阀主要由主阀、齿轮箱、具轮手柄、档位等组成,工作时只要把手柄往下按定位就可以开启,相反就快速关闭。SD44X手动排泥阀其寿命达两年以上,开启速度快,一般 在5秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无渗漏,以便维修更换,如配以电磁换向阀指控 液压缸,则能实现远控、自控等。若配手动装 置,可以4-12台一排安装,同时起动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源 。

压力、温度及介质

公称压力

适用温度

手动型适用介质

阀标材料

阀瓣材料

阀体齿轮材料

PN1.0MPa

常温

水、污水、泥沙

不锈钢

衬胶板NBR

HT200

主要材料
1. 阀体:HT200
2. 阀架:HT200
3. 齿轮架:HT200
4. 阀杆:不锈钢
5. 齿轮:碳钢 相关的其它排泥阀

相关尺寸:

尺寸

规格

D

D1

L

H1

H

Z-∮

进液接管

G

80

195

160

210

135

115

330

4×18

1/2

100

215

180

240

145

125

360

8×18

1/2

150

280

240

315

185

155

450

8×23

1/2

200

335

295

400

220

185

545

8×23

1/2

250

390

350

460

250

215

610

12×23

1/2

300

440

400

555

280

240

680

12×23

1/2
