液动气动角式快开排泥阀-J744X-J644X
分享到:
液动气动角式快开排泥阀-J744X-J644X
单价:
1100.00
产品详情
连接方式: 法兰 类型: 角式排泥阀系列
规格: DN50-DN800 材质: 铸铁/球墨/铸钢/不锈钢
压力: PN10/PN16 品牌: 一立阀门
型号: J744X-J644X 产品应用: 各类水池,自来水厂

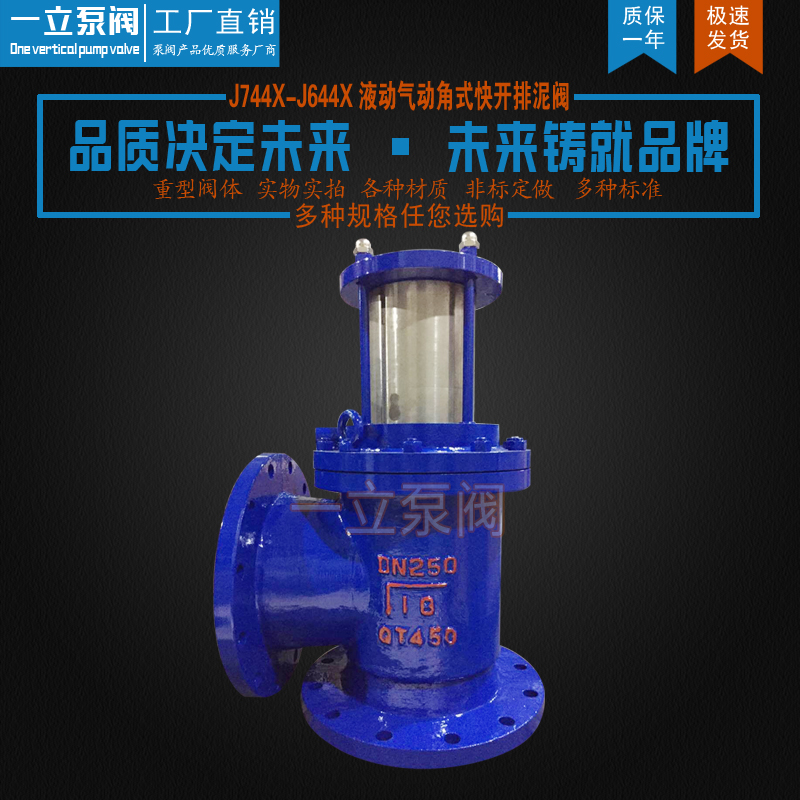

J744X-J644X 液动气动角式快开排泥阀.jpg

我厂生产的J644X型/J744X型液压、气动角式快开排泥阀用途采用双腔隔膜传动机构替代活塞式结构,无运动磨损,寿命长。膜片内部采用折叠形复合材料,大大提高了膜片的伸长率,延长了膜片的使用寿命,在阀门启闭过程中,不容易被拉断,而且能承受更高的压力。采用电动二位四通换向阀或手动二位四通或向阀集中控制,操作方便,阀门启闭灵活。此阀主要安装在个类沉淀池的底部壁外,用以排除池底的泥沙污物。

工作原理及性能

     J644/J744X液压、气动角式快开排泥阀产品由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密列性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。

主要零件材质

型号

公称压力

PN(MPa)

壳体试验压力

PN(MPa)

隔膜传动介质

隔膜传动工作压力

PN(MPa)

介质温度

JM744X-10

JM644X-10

1

1.5

清水、气

0.15-1.0

0-80℃

主要外形尺寸

公称通径DN

L

L1

H

100

160

120

370

150

190

150

440

200

225

190

530

250

260

220

615

300

280

260

785

350

315

300

880

400

340

340

970

J644X型/J744X型液压、气动角式快开排泥阀产品安装图:
