YLGWP高流量三级排气阀
分享到:

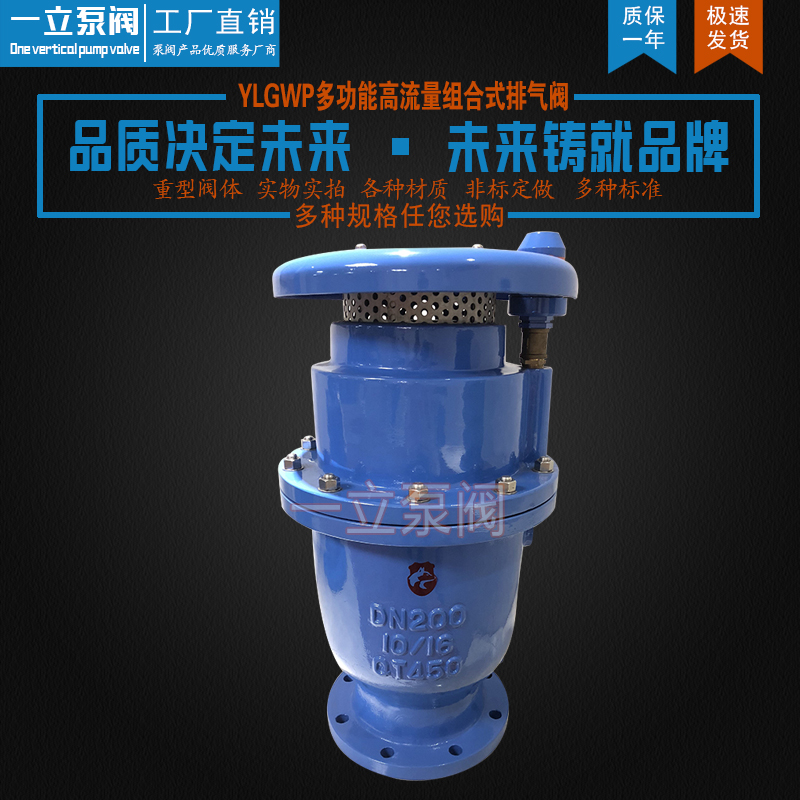

YLGWP高流量三级排气阀
单价:
0.00
产品详情
连接方式: 法兰 类型: 高流量组合排气阀
规格: DN50-DN800 材质: 铸铁/球墨/铸钢/不锈钢
压力: PN10-PN100 品牌: 一立阀门
型号: YLGWP 产品应用: 清水,输水管首


高流量组合式空气阀简述:

高流量组合式空气阀全通径阀体,所有流体流通横截面积均大于或等于公称直径。独具特色的系统防护性能:三级排气,将低压排气过程分为两个阶段:低压差时全速排气,较高压差时限制排气速度。消除水锤等特殊工况下因全速排气而加剧的压力波动对系统的冲击。



高流量组合式空气阀优点:

1.可以通过调整缓冲板的通气孔的大小来控制管道充水时或水柱弥合的排气量;

2.通过对排气量的控制来减少水力冲击的影响,平稳地关闭气阀。

3.可以根据水锤分析结论设定排气口的开度。

4.通气孔大小有较大范围可以选择:全开,部分开启,部分关闭和全关。

2.管道充水时:

a.排放管道中的空气使充水顺利进行。

b.管道内的空气被排空后水进入低压进排气阀/排气阀内其浮球受浮力作用上升,密封进排气口。

2、系统产生负压时:

a.低压进排气阀/排气阀的浮球会立即落下打开进排气口。

b.空气由此进入系统内消除负压保护系统。



高流量组合式空气阀技术参数:

进排气量很高

运行平稳,避免引发水锤

体积小重量轻,结构简单,可靠性高

密封口结构:由不锈钢座圈和柔性三元乙丙橡胶结合而成,可长期免维护运行。

技术参数:

工作压力范围: 0—16Kg

测试压力:25Kg

最高工作温度:90℃

接口:各种标准法兰

口径:DN50—DN200

阀体材质:铸钢

密封口座圈材质:不锈钢SAE304

密封圈:三元乙丙橡胶



高流量组合式空气阀安装说明:

1.空气阀要垂直安装本阀,立管系统应在最高点,水平管系统应安装在最末端;

2.空气阀下面加装缓冲塞阀:在管线注满水情况下,因管道压力大,当水流到达管道开孔处,此时管道压力聚集在空气阀底端,在没有安装缓冲塞阀时,过大的水流压力会对排气阀里面的部件产生破坏,进而发生诸如排气阀漏水、不排气等现象,所以建议在排气阀下面特别是在高压管路的排气阀下面加装缓冲塞阀。

3.空气阀垂直安装于管线上。
